4头自流式灌装机

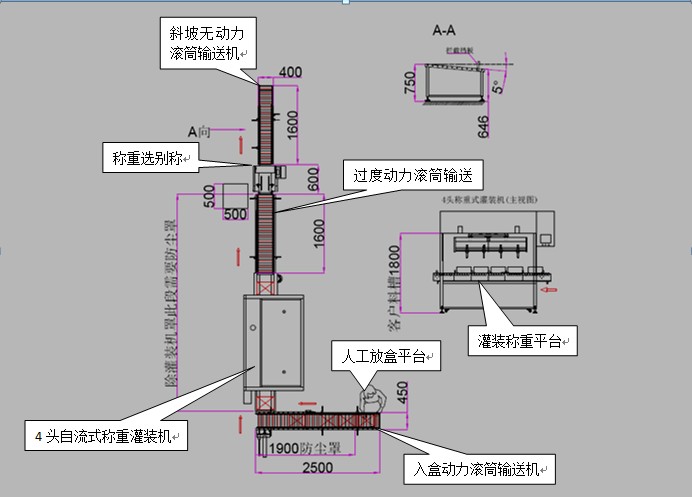

合成树脂4头自流式灌装称重选别线工作原理图

备注:客户提供的两种大盒子1：

340mmX260mmX130mm(长X宽X高）

2:220mmX160mmX75mm（长X宽X高）

客户物料温度有100多度，按客户实际样品制造

4头自流式灌装机技术参数：

（1）灌装头数量：4

（2）灌装容量：100ML-1000ML

（3）灌装形式：自流式灌装

（4）灌装速度：16盒/每分钟（1000毫升瓶），（灌装物料合成树脂，且物料温度100多度）。

（5）灌装精度：±1%

（6）材料：灌装机架采用304#不锈钢

（7）程序控制：PLC+触摸屏

（8）灌装嘴及料槽等接触液体部位材料：料槽料管，抽料泵（由客户提供）

（9) 气压：0.6-0.8MPa

（10）输送带:输送带:采用链条驱动挡条，底部无动力滚轴带，离地高度750mm±25mm

（11）驱动电机：国产品牌交流电机

（12）功率：2.2KW/380V三相五线

备注：灌装机顶部采用304不锈钢板盖板侧面透明亚克力板

选别称技术参数：

型号：  MXTW-010-40-03-A-P1-P 称重方式：  重量传感器

分选物品最大尺寸： 直径90mm

最快分选速度： 60次/分

设备材料：托盘不锈钢，支架、电箱为表面喷塑

量    程： 不超过3000克

显示分辨率：  0.1克

分选精度：  ±10克

剔除方式： 超重、欠重都用推杆气缸剔除

分类统计方式： 按照合格、不合格分班统计，每班手动清零

操作键盘：  按键和触摸屏

显示方式：  8英寸真彩触摸屏

存储配方个数： 50个

控制电压：单相220V±10%，50HZ，200W

输送皮带：进口输送带。
